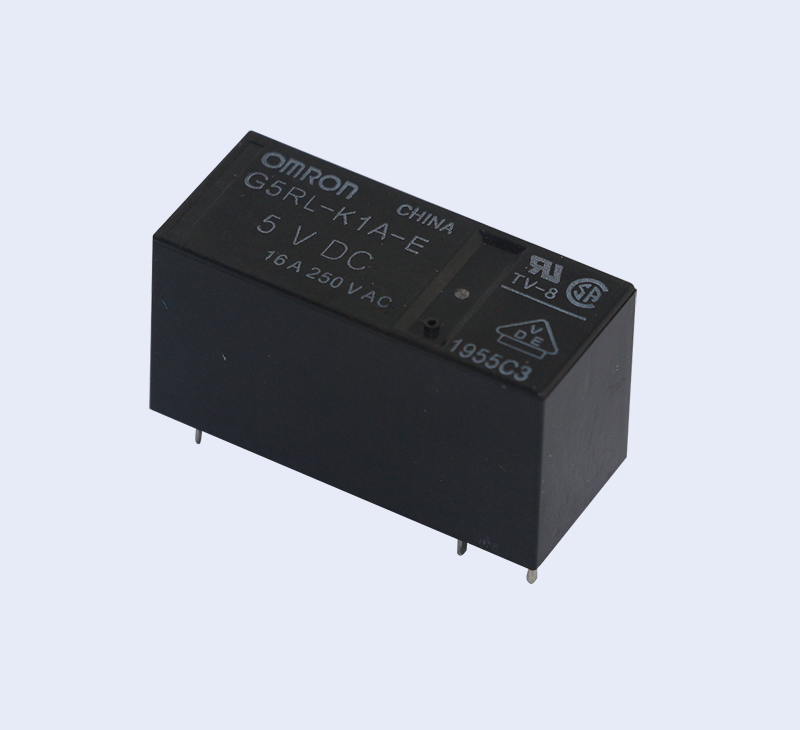

G5RL-U/-K功率繼電器

G5RL-U/-K 小型低背，實現16A開關的閉鎖型功率繼電器

G5RL-U/-K 功率繼電器

小型低背，實現16A開關的閉鎖型繼電器

? 線圈與接點間的絕緣沿面距離8mm。

? 耐沖擊電壓高達10kV，高絕緣。

? 最高環境溫度可達85℃。

? 適用于TV-8額定規格。

種類

注.訂購時，請注明線圈額定電壓（V）。
例：G5RL-U1A-E DC5
此外，交付時的包裝標記及標注的電壓規格為□□VDC。

■?額定值

操作線圈

1線圈閉鎖型

2線圈閉鎖型

注1.?額定電流、?線圈電阻為線圈溫度+23℃時的值，±10%。
注2.?動作特性為線圈溫度+23℃時的值。
注3.?最大容許電壓為繼電器線圈能夠施加的電壓的最大值。

■?性能

項目	功能	1線圈閉鎖型、2線圈閉鎖型
	接點結構	1a,1c
接觸電阻		100mΩ以下
動作時間		10ms以下
復位時間		10ms以下
最小脈沖寬度		30ms

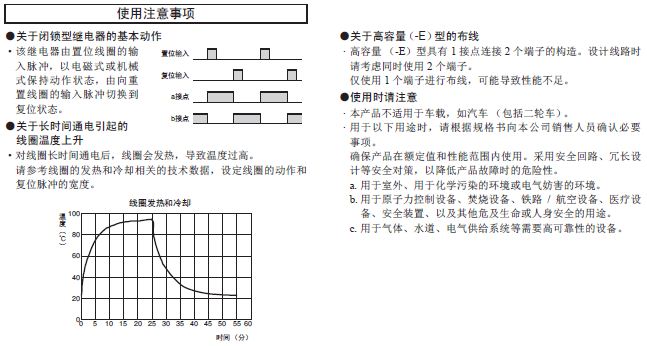

最大脈沖寬度	?	1min
絕緣電阻		1,000MΩ以上
耐壓	線圈與接點間	AC6,000V?50/60Hz?1min
	同極接點間	AC1,000V?50/60Hz?1min
耐沖擊電壓	線圈與接點間	10kV?(1.2?×?50μs)
絕緣距離	線圈與接點間	空間：6.4mm、沿面：8mm
振動	耐久	10~55~10Hz?單振幅0.75mm（雙振幅1.5mm）
	誤動作	動作?????????????????????????????：10~55~10Hz??單振幅0.75mm（雙振幅1.5mm）復位（1a接點除外）：10~55~10Hz?單振幅0.75mm（雙振幅1.5mm）
沖擊	耐久	1,000m/s2
	誤動作	動作：150m/s2 復位（1a接點除外）：50m/s2
壽命	機械	500萬次以上（開關頻率12,000次/小時）
?	電氣	5萬次以上（開關頻率1,800次/小時）
使用環境溫度		-40~+85℃（無結冰、無凝露）
使用環境濕度		5~85%RH
重量		約10g

注：上述為初始值
＊1.測量條件：根據電壓下降法，在DC5V?1A的條件下
＊2.測量條件：在環境溫度23℃、施加額定線圈操作電壓的條件下。負載比：請在10%以下使用。
＊3.測量條件：用DC500V絕緣電阻計測量與耐壓項目中相同的部位。
＊3.在最小脈沖寬度30ms的條件下開關。

(單位: mm) G5RL-U1A-E
印刷基板加工尺寸(BOTTOM VIEW)	端子配置/內部接線圖 (BOTTOM VIEW) 注. 請注意線圈極性。
注方向標記如下所示:

G5RL-U1-E
印刷基板加工尺寸(BOTTOM VIEW)	端子配置/內部接線圖 (BOTTOM VIEW) 注. 請注意線圈極性。
注方向標記如下所示:
G5RL-K1A-E
印刷基板加工尺寸(BOTTOM VIEW)	端子配置/內部接線圖 (BOTTOM VIEW) 注. 請注意線圈極性。
注方向標記如下所示:

G5RL-K1-E
印刷基板加工尺寸(BOTTOM VIEW)	端子配置/內部接線圖 (BOTTOM VIEW) 注. 請注意線圈極性。
注方向標記如下所示:
