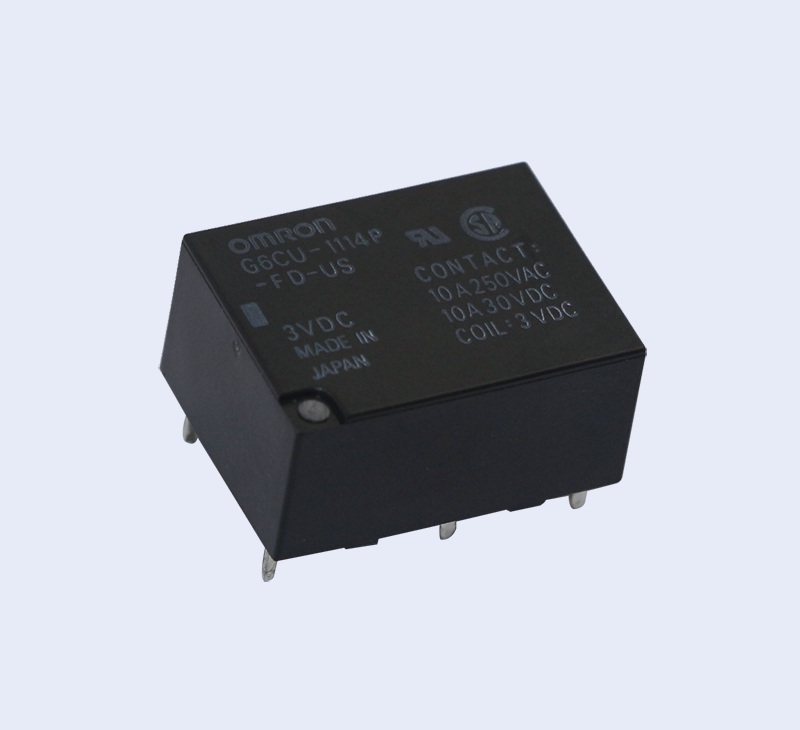

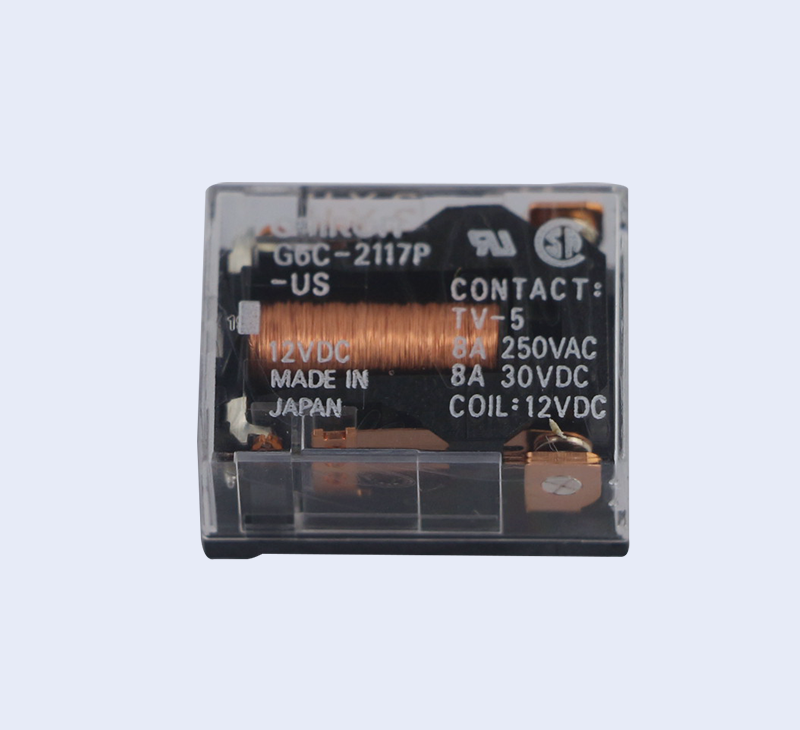

G6C 功率繼電器
1a接點10A、1a1b接點8A與小型高容量型
? 適用于家電設備的加熱器開閉、工業設備的輸出
? 1a接點10A、1a1b接點8A的節省空間的電源開閉及輸出用
? 實現高10mm、寬20mm、長15mm的小型化
? 實現消耗電力200mW的高靈敏度
? 取得UL508、CSA規格還備有SEV規格的產品
? 備有超聲波清洗型
? 備有專用插座P6C
| 標準型（UL規格 CSA規格認證） |
|
單穩型 | 1繞組閉鎖型 | 2繞組閉鎖型 | 最小包裝單位 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型號 | 線圈額定電壓(V) | 型號 | 線圈額定電壓(V) | 型號 | 線圈額定電壓(V) | |||||||
| 耐助焊劑型 | 1a | G6C-1117P-US | DC3 | G6CU-1117P-US | DC3 | G6CK-1117P-US | DC3 | 100個/托盤 | ||||
| DC5 | DC5 | DC5 | ||||||||||
| DC6 | － | DC6 | ||||||||||
| DC12 | DC12 | DC12 | ||||||||||
| DC24 | DC24 | DC24 | ||||||||||
| 1a | G6C-1114P-US | DC3 | G6CU-1114P-US | DC3 | G6CK-1114P-US | DC3 | ||||||
| DC5 | DC5 | DC5 | ||||||||||
| DC6 | DC6 | DC6 | ||||||||||
| DC12 | DC12 | DC12 | ||||||||||
| DC24 | DC24 | DC24 | ||||||||||
| ● 超聲波清洗對應型（UL規格·CSA規格認證） |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 繼電器型號 | 適用插座 | 最小包裝單位 |
|---|---|---|
|
G6C-1114P-US-P6C G6C-1117P-US-P6C G6CU-1114P-US-P6C G6CU-1117P-US-P6C |
P6C-06P | 20個/桿裝 |
|
G6CK-1114P-US-P6C G6CK-1117P-US-P6C |
P6C-08P | |
| 脫卸配件 | P6B-Y1 | 1個 |
| 保持帶 | P6B-C2 |
| 注. | P6C插座應使用專用繼電器G6C□-□□□□P-US-P6C。 |
| ?額定值 |
| 操作線圈/單穩型（含超聲波清洗對應型） |
|
額定電流 (mA) |
線圈電阻 ( Ω) |
動作電壓 (V) |
復位電壓 (V) |
最大容許電壓 (V) |
消耗功率 (mW) |
|||
|---|---|---|---|---|---|---|---|---|---|
| DC | 3 | 67 | 45 |
70％ 以下 |
10％以上 |
160％ （at23℃） |
約200 | ||
| 5 | 40 | 125 | |||||||
| 6 | 33.3 | 180 | |||||||
| 12 | 16.7 | 720 | |||||||
| 24 | 8.3 | 2,880 | |||||||
| ·操作線圈/1繞組閉鎖型（含超聲波清洗對應型） |
|
額定電流 (mA) |
線圈電阻 ( Ω) |
置位電壓 (V) |
重置電壓 (V) |
最大容許電壓 (V) |
消耗功率 (mW) |
||||
|---|---|---|---|---|---|---|---|---|---|---|
|
置位線圈 (mW) |
重置線圈 (mW) |
|||||||||
| DC | 3 | 67 | 45 |
70％ 以下 |
70％以下 |
160％ （at23℃） |
200 | 200 | ||
| 5 | 40 | 125 | ||||||||
| 6 | 33.3 | 180 | ||||||||
| 12 | 16.7 | 720 | ||||||||
| 24 | 8.3 | 2,880 | ||||||||
| 操作線圈/2繞組閉鎖型（含超聲波清洗對應型） |
|
額定電流 (mA) |
線圈電阻 ( Ω) |
置位電壓 (V) |
重置電壓 (V) |
最大容許電壓 (V) |
消耗功率 (mW) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 置位線圈 | 重置線圈 | 置位線圈 | 重置線圈 |
置位線圈 (mW) |
重置線圈 (mW) |
|||||||
| DC | 3 | 93.5 | 93.5 | 32.1 | 32.1 |
70％ 以下 |
70％以下 |
130％ （at23℃） |
280 | 280 | ||
| 5 | 56.0 | 56.0 | 89.3 | 89.3 | ||||||||
| 6 | 46.7 | 46.7 | 129 | 129 | ||||||||
| 12 | 23.3 | 23.3 | 514 | 514 | ||||||||
| 24 | 11.7 | 11.7 | 2,056 | 2,056 | ||||||||
| 注1.額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值，公差±10% |
| 2.動作特性指的是線圈溫度為+23℃時的值。 |
| 3.最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 |
| 開關部（接點部） |
|
1a接點 | 1a1b接點 | ||||||
|---|---|---|---|---|---|---|---|---|
| 阻性負載 |
感性負載 （cosφ=0.4、L/R=7ms） |
阻性負載 |
感性負載 （cosφ=0.4、L/R=7ms） |
|||||
|
AC250V 10A（8A） DC 30V 10A（10A） |
AC250V 5A（5A） DC 30V 5A（5A） |
AC250V 8A（8A） DC 30V 8A（8A） |
AC250V 3.5A（3.5A） DC 30V 3.5A（3.5A） |
|||||
| 接觸結構 | 單 | |||||||
| 接點材質 | Ag合金（無Cd材料） | |||||||
| 額定通電電流 | 10A(10A) | 8A(8A) | ||||||
| 接點電壓的最大值 | AC380V、DC125V | |||||||
| 接點電流的最大值 | 10A(10A) | 8A(8A) | ||||||
| 開關容量的最大值（參考值） | 2,500VA 300W | 1,250VA 220W | 2,000VA 240W | 875VA 170W | ||||
| ■ 性能 |
|
單穩型 | 1繞組閉鎖型 | 2繞組閉鎖型 | |||
|---|---|---|---|---|---|---|
| 接觸電阻＊1 | 30mΩ以下 | |||||
| 動作（置位）時間＊2 | 10ms以下（約5ms） | |||||
| 復位（重置）時間＊2 | 10ms以下（約2ms） | 10ms以下（約5ms） | ||||
| 最小置位脈沖寬度 | — | 20ms（at23℃） | ||||
| 最小重置脈沖寬度 | — | 20ms（at23℃） | ||||
|
絕緣電阻 ＊3 |
線圈接點間 | 1,000MΩ以上 | ||||
| 同極接點間 | 1,000MΩ以上 | |||||
| 異極接點間 | 1,000MΩ以上（1a、1b接點） | |||||
| 置位·重置線圈間 | — | — | 1,000MΩ以上 | |||
| 耐壓 | 線圈接點間 | AC2,000V 50/60Hz 1min | ||||
| 同極接點間 | AC1,000V 50/60Hz 1min | |||||
| 異極接點間 | AC2,000V 50/60Hz 1min（1a、1b接點） | |||||
| 置位·重置線圈間 | — | — | AC250V 50/60Hz 1min | |||
| 振動 | 耐久 | 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm) | ||||
| 誤動作 | 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm) | |||||
| 沖擊 | 耐久 | 1,000m/s2 | ||||
| 誤動作 | 100m/s2 | |||||
| 壽命 | 機械 | 5,000萬次以上（開關頻率18,000次/h） | ||||
| 電氣 | 10萬次以上（額定負載 開關頻率1,800次/h） | |||||
|
故障率 P水準 （參考值 ＊4） |
DC5V 10mA | |||||
| 使用環境溫度 | -25～+70℃（無結冰、無凝露） | |||||
| 使用環境濕度 | 5～85％RH | |||||
| 重量 | 約5.6g | |||||
| 注.上述值為初始值 | |
| *1.測量條件：根據電壓下降法，在DC5V 1A的條件下。 | |
| *2.（ ）的數值實力值 | |
| *3.測量條件 ：用DC500V（置位·重置線圈間為DC250V）兆歐表測量，位置與測量耐壓時相同。 | |
|
*4.此值為開關頻率在120次/min時的值。 |
注： * 尺寸公差: ±0.1
注： * 請注意線圈極性
1極
2極
