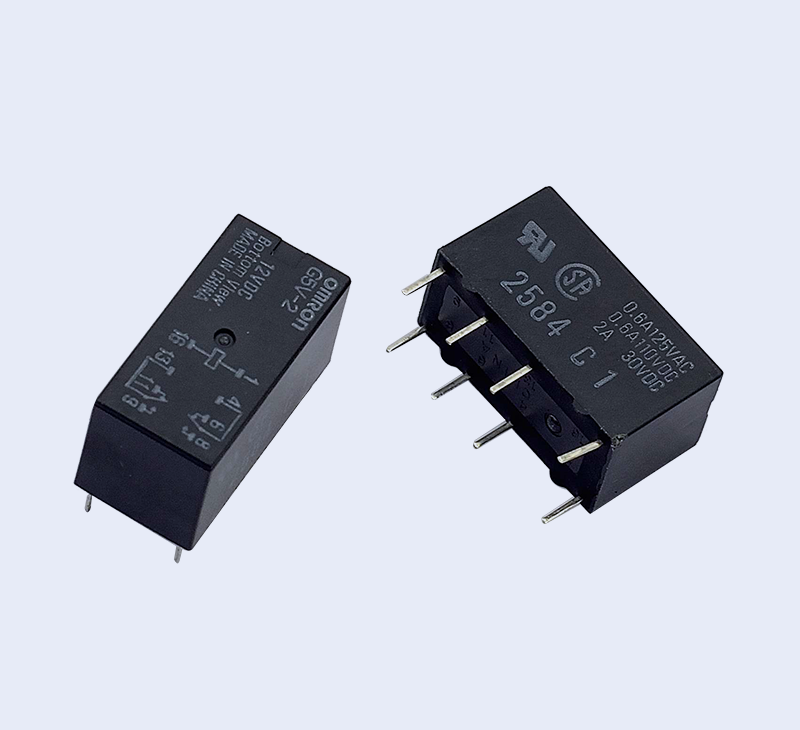

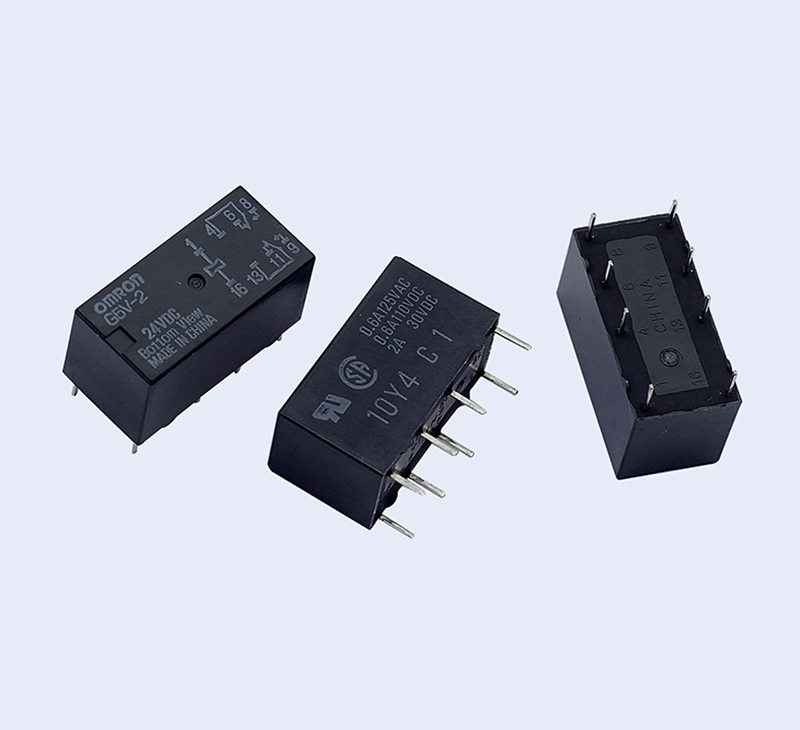

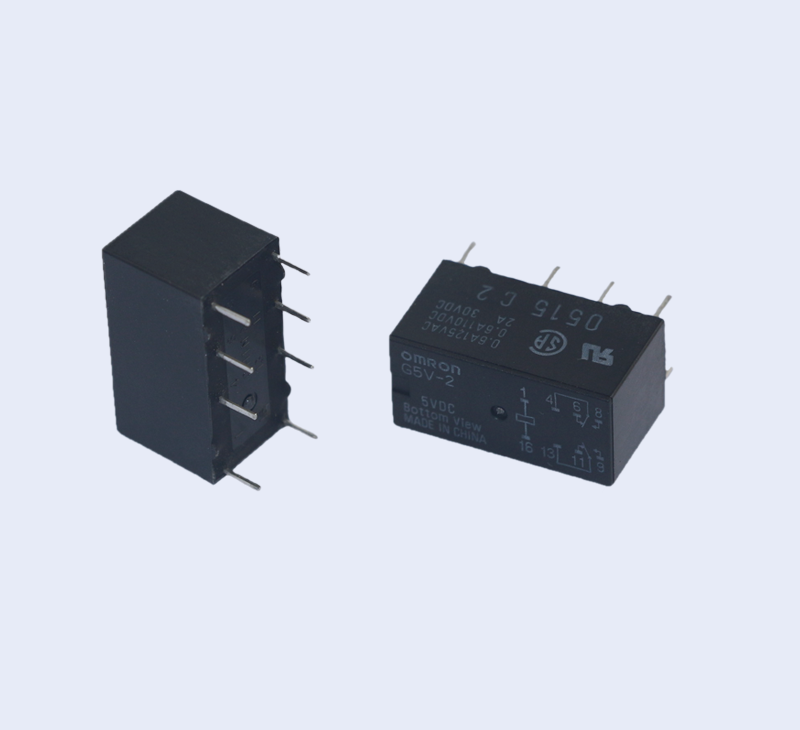

G5V-2 微型繼電器
通用型低成本、2極信號用繼電器
? 通用的DIL端子排列
? 寬范圍接點切換領域10μA～2A
? 塑料密封型，橫桿雙接點為標準。高耐環境性能且高可靠性。
? 線圈接點間、同極接點間都是FCC parts68標準（1,500V、10×160 μs）。
? 耐高電壓、線圈接點間AC1,000V，同極接點間AC750V。
? 取得UL/CSA認證。
? 備有150mW型。
| ■ 種類 |
|
塑料密封型 | |||||||
| 型號 | 線圈額定電壓 | 最小包裝單位 | ||||||
| 標準型 | 2c | G5V-2 | DC 3V | 25個/桿裝 | ||||
| DC 5V | ||||||||
| DC 6V | ||||||||
| DC 9V | ||||||||
| DC 12V | ||||||||
| DC 24V | ||||||||
| DC 48V | ||||||||
|
超高靈 敏度型 |
2c | G5V-2-H1 | DC 5V | |||||
| DC 12V | ||||||||
| DC 24V | ||||||||
| DC 48V | ||||||||
注.訂購時，請注明線圈額定電壓（V）。
例：G5V-2 DC3
此外，交付時的包裝標記及標注的電壓規格為□□VDC。
| ■ 額定值 |
| 操作線圈 |
|
額定電流 (mA) |
線圈電阻 (Ω) |
動作電壓 (V) |
復位電壓 (V) |
最大允許電壓 (V) |
消耗功率 (mW) |
||||||
|
標 準 型 |
DC | 3 | 166.7 |
18 ? |
75%以下 | 5%以上 |
120% （at23℃） |
約500 | ||||
| 5 | 100 | 50 | ||||||||||
| 6 | 83.3 | 72 | ||||||||||
| 9 | 55.6 | 162 | ||||||||||
| 12 | 41.7 | 288 | ||||||||||
| 24 | 20.8 | 1,152 | ||||||||||
| 48 | 12 | 4,000 | 約580 | |||||||||
|
超 高 靈 敏 度 型 |
DC | 5 | 30 | 166.7 | 5%以上 | 5%以上 |
180% （at23℃） |
約150 | ||||
| 12 | 12.5 | 960 | ||||||||||
| 24 | 8.33 | 2,880 | 約200 | |||||||||
| 48 | 6.25 | 7,680 |
150% （at23℃） |
約300 | ||||||||
| 注1. | 額定電流、線圈電阻的值指的是線圈溫度為+23℃時的值，公差±10%。 |
| 注2. | 動作特性指的是線圈溫度為+23℃時的值。 |
| 注3. | 最大容許電壓為繼電器線圈能夠施加的電壓的最大值。 |
| 開關部(接點部) |
|
標準型 | 超高靈敏型 | ||||
| 阻性負載 | ||||||
| 接點接觸結構 | 雙橫桿接點 | |||||
| 接點材質 | Au合金+Ag | |||||
| 額定負載 | AC125V 0.5A、DC 30V 2A | AC125V 0.5A、DC 24V 1A | ||||
| 額定通電電流 | 2A | |||||
| 接點電壓的最大值 | AC125V、DC125V | |||||
| 接點電流的最大值 | 2A | 1A | ||||
| ■ 性能 |
| 項目 | 分類 | 標準型 | 超高靈敏度型 |
| 接觸電阻＊1 | 50mΩ以下 | 100mΩ以下 | |
| 動作時間 | 7ms以下 | ||
| 復位時間 | 3ms以下 | ||
| 絕緣電阻＊2 | 1,000MΩ以上（DC500V兆歐表） | ||
| 耐壓 | 線圈與接點間 | AC1,000V 50/60Hz 1min | |
| 同極接點間 | AC750V 50/60Hz 1min | AC500V 50/60Hz 1min | |
| 異極接點間 | AC1,000V 50/60Hz 1min | ||
| 振動 | 耐久 | 10～55～10Hz 單振幅0.75mm（雙振幅1.5mm） | |
| 誤動作 | 10～55～10Hz 單振幅0.75mm（雙振幅1.5mm） | ||
| 沖擊 | 耐久 | 1,000m/s2 | |
| 誤動作 | 200m/s2 | 100m/s2 | |
| 壽命 | 機械 | 1,500萬次以上（開關頻率36,000次/h） | |
| 電氣 |
10萬次以上 （開關頻率1,800次/h） |
AC10萬次以上、DC30萬次以上 （開關頻率1,800次/h） |
|
| 故障率P水準（參考值＊3） | DC10mV 10μA | ||
| 使用環境溫度 |
-25～+65℃ （無結冰、無結露） |
-25～+70℃ （無結冰、無結露） |
|
| 使用環境濕度 | 5～85%RH | ||
| 重量 | 約5g | ||
| 注. | 上述為初始值 |
| *1. | 測量條件：根據電壓下降法，在DC1V 10mA的條件下。 |
| *2. | 測量條件：用DC500V兆歐表測量，位置與測量耐壓時相同。 |
| *3. |
該值是開關頻度120次/min時的值，接觸電阻的故障判定值50Ω。 |
|
|
該值根據開關頻度、使用環境不同會有所變化，請事先確認實際使用 條件后再使用。 |
|
|||
|
印刷基板加工尺寸 (底視圖) 尺寸公差為:±0.1mm
|
端子配置/ 內部連接圖 (底視圖) |
||
